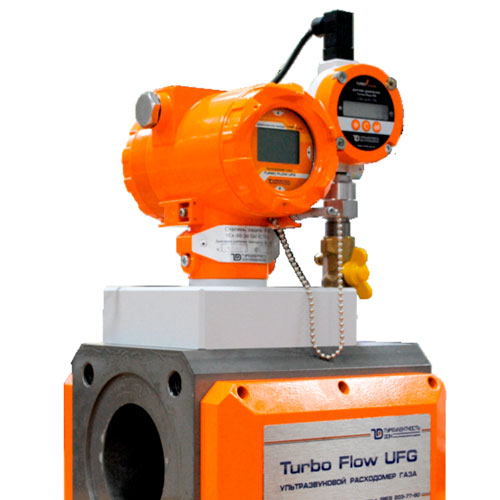

Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG-F компактного исполнения (до 1,6МПа)

Описание

Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG-F компактного исполнения предназначены для учета природного газа на газораспределительных сетях с давлением до 1,6МПа.

Назначение:

Ультразвуковые расходомеры газа предназначены для измерения ( до 1 %):

Объемного расхода газа;
Массового расхода газа

в рабочих и стандартных условиях на трубопроводах DN 50…100мм PN16.

Электронный вычислительный блок производит:

Измерение параметров потока газа: температуры, давления.
Вычисления накопленного объема газа.
Архивирование измеренных параметров.
Опционально: передача данных по каналам сотовой связи.

Область применения:
Устройство узлов учета газа в газораспределительных сетях с давлением до 1,6 МПа. Модернизация и переоснащение узлов учета с измерительными комплексами на базе турбинных и ротационных счетчиков с электронными корректорами (типа СГ-ЕК и другими). Устройство узлов учета газа в условиях отсутствия электропитания (автономное исполнение).
Отличительные особенности:
Специально подобранное межфланцевое расстояние соответствует типоразмерам турбинных и ротационных счетчиков; Точность измерений: 1%; Автономная работа прибора не менее 5 лет; Широкий диапазон измерения 1:200; Отсутствие потерь давления; Нечувствителен к вибрациям и акустическим шумам; Интеллектуальная система самодиагностики; Надежность ввиду отсутствия подвижных частей; Двухлучевая схема без использования отражения луча.
Межфланцевое расстояние прибора аналогично соответствующему расстоянию турбинных и ротационных счетчиков, что позволяет экономически эффективно производить переоснащение узлов учета с измерительными комплексами на базе турбинных и ротационных счетчиков. Установка расходомера не требует сварочных работ, что ведет к значительному снижению затрат. Дополнительным преимуществом расходомера являются минимальные требования к длинам прямых участков, необходимых для обеспечения метрологических характеристик узла учета. Данное исполнение расходомера, как и все приборы из линейки ультразвуковых расходомеров Turbo Flow UFG, оснащено интеллектуальной системой самодиагностики, позволяющей оперативно реагировать на нештатные ситуации.Прибор может работать как от внешнего источника питания, так и в автономном режиме от встроенной литиевой батареи.

Наши инженеры совместно с научными сотрудниками Южного Федерального университета провели ряд исследований в области ультразвуковой расходометрии. Результатом двухлетней работы стал уникальный измерительный комплекс на базе специальных пьезоэлектрических преобразователей, не чувствительных к загрязняющим отложениям толщиной до 1мм. Это позволяет с успехом применять наши расходомеры для учета так называемого «грязного газа».

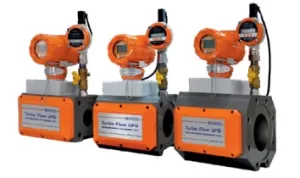

Исполнение расходомера газа Turbo Flow UFG-F компактного исполнения (до 1,6МПа)

Варианты исполнения:

По диапазону температуры окружающей и измеряемой среды:

исполнение М – от минус 30 до плюс 70;
исполнение Х – от минус 60 до плюс 70.

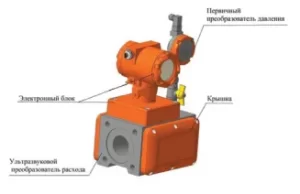

Состав и выполняемые функции:

Исполнение С1ТР – в состав входит преобразователь расхода ультразвуковой, электронный блок, преобразователь температуры, преобразователь давления, вычислитель расхода встроенный в электронный блок, возможна комплектация выносным терминалом или расходомерным шкафом с панельным, промышленным компьютером;
Исполнение С2ТР – в состав входит преобразователь расхода ультразвуковой, электронный блок, преобразователь температуры, преобразователь давления, вычислитель расхода вынесен в расходомерный шкаф;

По взрывозащите:

1Ex db ib [ia Ga] IIC T4 Gb;
1Ex db [ia Ga] IIC T4 Gb
1Ex db ma ib [ia Ga] IIC T4 Gb;
1Ex db ma [ia Ga] IIC T4 Gb

По типу корпуса:

С – специальный корпус с установленными пъезоакустическими преобразователями, взамен ротационных счетчиков газа;
СR–специальный корпус с установленными пъезоакустическими преобразователями, реверсивное исполнение, взамен ротационных счетчиков газа.
