Описание

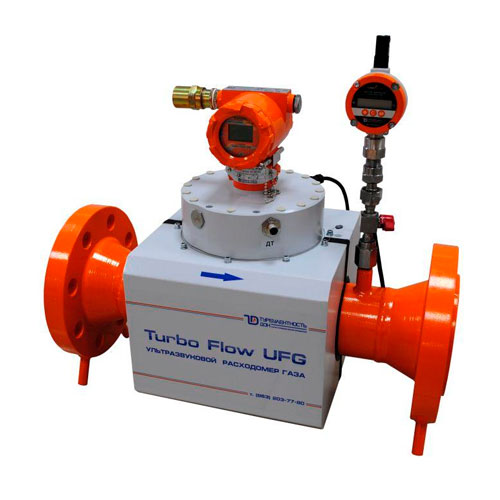

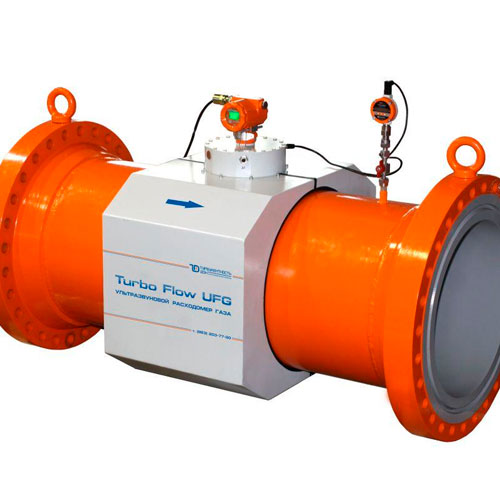

Для объектов с реверсивным и пульсирующим расходом газа (АГНКС, компрессорные станции, перепускные системы с реверсивным движением газа) разработано специальное исполнение расходомера Turbo Flow UFG-F отличающееся высокой частотой измерения потока газа.
Разработка проводилась Специальным Конструкторским Технологическим Бюро “Турбо-Дон” в рамках НИОКР по теме “Система измерения расхода газа на входе в АГНКС”.
|
Назначение:
|
Расходомеры-счетчики газа ультразвуковые Turbo Flow UFG-F предназначены для учета реверсивных и пульсирующих потоков газа.
Электронный вычислительный блок производит:
- Измерение параметров потока газа: температуры, давления.
- Вычисления накопленного объема газа.
- Архивирование измеренных параметров.
- Опционально: передача данных по каналам сотовой связи.
|
 |
| Область применения: |
|
Расходомеры газа Turbo Flow UFG применяются для:
- Автомобильные газовые наполнительные компрессорные станции (АГНКС);
- Компрессорные станции;
- Перепускные системы с реверсивным движением газа.
|
| Отличительные особенности: |
|
- Высокая точность измерений: 0,3…1%;
- Учет реверсивного движения газа;
- Широкий диапазон измерения 1:200;
- Измерение быстропеременных и пульсирующих потоков газа;
- Отсутствие потерь давления;
- Нечувствителен к вибрациям и акустическим шумам;
- Интеллектуальная система самодиагностики;
- Надежность ввиду отсутствия подвижных частей;
|
|
|
|
Наши инженеры совместно с научными сотрудниками Южного Федерального университета провели ряд исследований в области ультразвуковой расходометрии.
Результатом двухлетней работы стал уникальный измерительный комплекс на базе специальных пьезоэлектрических преобразователей, не чувствительных к загрязняющим отложениям толщиной до 1мм.
Это позволяет с успехом применять наши расходомеры для учета так называемого «грязного газа». |
 |
 |

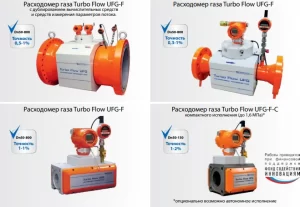

| Исполнение расходомера-счетчика газа ультразвукового Turbo Flow UFG-F для учета реверсивных потоков |
| Варианты исполнения: |
По диапазону температуры окружающей и измеряемой среды:
- исполнение М – от минус 30 до плюс 70;
- исполнение Х – от минус 60 до плюс 70.
|
По составу и выполняемым функциям:
- Исполнение С0 – в состав входит преобразователь расхода ультразвуковой, электронный блок;
- Исполнение С1Т – в состав входит преобразователь расхода ультразвуковой, электронный блок, преобразователь температуры, вычислитель расхода встроенный в электронный блок, возможна комплектация выносным терминалом или расходомерным шкафом с панельным, промышленным компьютером;
- Исполнение С1ТР – в состав входит преобразователь расхода ультразвуковой, электронный блок, преобразователь температуры, преобразователь давления, вычислитель расхода встроенный в электронный блок, возможна комплектация выносным терминалом или расходомерным шкафом с панельным, промышленным компьютером;
- Исполнение С2ТР – в состав входит преобразователь расхода ультразвуковой, электронный блок, преобразователь температуры, преобразователь давления, вычислитель расхода вынесен в расходомерный шкаф;
- Исполнение С3ТР – в состав входит преобразователь расхода ультразвуковой, электронный блок, преобразователь температуры, преобразователь давления, вычислитель расхода стороннего изготовителя

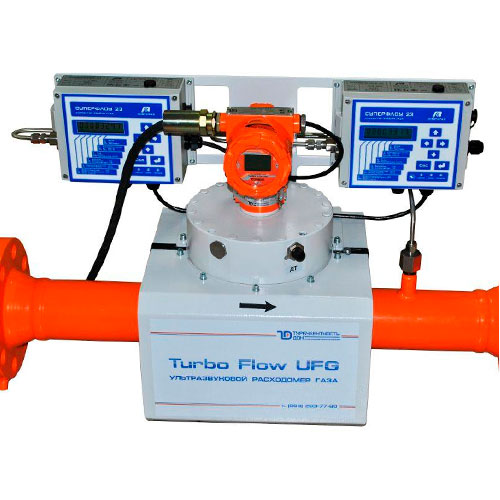

- Исполнение С4 – в состав входит преобразователь расхода ультразвуковой, электронный блок, корректор объема газа «Суперфлоу 23».
|
По взрывозащите:
- 1Ex db ib [ia Ga] IIC T4 Gb;
- 1Ex db [ia Ga] IIC T4 Gb
- 1Ex db ma ib [ia Ga] IIC T4 Gb;
- 1Ex db ma [ia Ga] IIC T4 Gb
|
По типу корпуса:
V – участок измерительного трубопровода пъезоакустическими преобразователями;
VR – участок измерительного трубопровода пъезоакустическими преобразователями,
реверсивное исполнение;
С – специальный корпус с установленными пъезоакустическими преобразователями;
СR – специальный корпус с установленными пъезоакустическими преобразователями, реверсивное исполнение. |
 |
Специальное съемное приспособление позволяет проводить быструю «горячую» замену ультразвуковых датчиков на месте эксплуатации без сброса давления на магистрали и без демонтажа прибора. |
